■9900 / inTopicNo.61) 　Re[57]: ARC-LSのHi/Loユニット製作レシピ
  ▼■
　□投稿者/wing 　 ライトマスター見習(103回)-(2004/07/28(Wed) 01:26:09) 　　
    別のトピック作った方が良かったかな？
    まあ、とりあえず完成報告（＾＾）

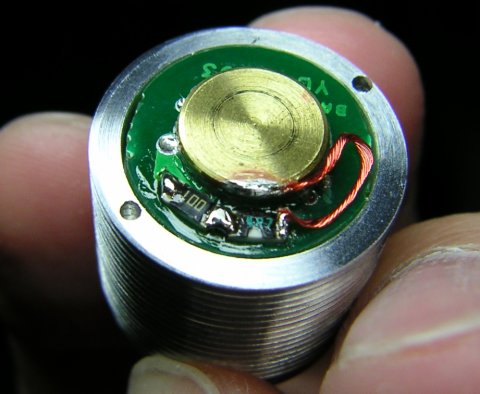

    壱式Hi/Loユニット試作できました。

    ほぼ、計画通りに出来ました。
    コンバータはＢＢ４００です。
    Ｌｏモード抵抗は１０Ω＋４.７Ω＝１４.７Ωで約９０ｍＡ（電池側）流れてます。
    ＬＥＤ側は約４０ｍＡです。

480×394 => 194×160

040727b.jpg/34KB
引用返信 / 返信 　[メール受信/OFF] 　削除キー/
■9901 / inTopicNo.62) 　Re[58]: ARC-LSのHi/Loユニット製作レシピ
　□投稿者/ST185 　 ライトマンタロウ(366回)-(2004/07/28(Wed) 01:44:03) 　　
    う〜ん、さすが大御所。
    いい仕事してます。
    私の試作とはできが違う。

    ずぼらな私は試作のまま、まだ使ってます(笑)

    でも、Iout40mAは暗すぎやせんですか？

引用返信 / 返信 　[メール受信/OFF] 　削除キー/
■9903 / inTopicNo.63) 　Re[59]: ARC-LSのHi/Loユニット製作レシピ
　□投稿者/wing 　 ライトマスター見習(104回)-(2004/07/28(Wed) 01:58:24) 　　
    ランタイムの長さを狙ってみました・・＾＾；
    １０ΩではＡＲＣ-ＬＳＬのコンバータよりもかなり明るかったので、
    ４.７Ωを追加しました。
    明るさ的にはＡＲＣ-ＡＡとほぼ同じ明るさです。

    写真左がＡＲＣ-ＡＡで、右が壱式Ｌｏモードです。
480×344 => 223×160

040727c.jpg/12KB
引用返信 / 返信 　[メール受信/OFF] 　削除キー/
■9931 / inTopicNo.64) 　Re[60]: ARC-LSのHi/Loユニット製作レシピ
　□投稿者/wing 　 ライトマスター見習(105回)-(2004/07/28(Wed) 22:39:58) 　　

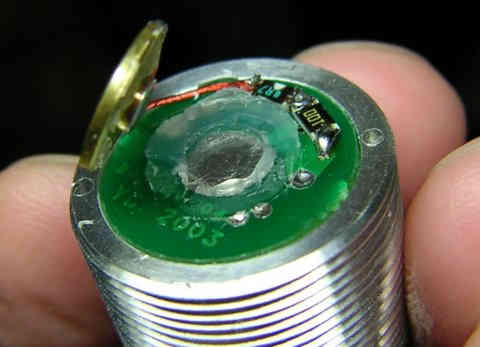

    基板との接着力が心配でしたので、剥がしてみました。
    結果、十分過ぎるほど強力に接着されていました。
    耐久性も心配無いようです。
    これで、安心して使えます・・・＾＾；

480×347 => 221×160

040728a.jpg/14KB
引用返信 / 返信 　[メール受信/OFF] 　削除キー/
■10570 / inTopicNo.65) 　Re[61]: ARC-LSのHi/Loユニット製作レシピ
　□投稿者/wing 　 ライトマスターの弟子(125回)-(2004/09/06(Mon) 23:00:26) [ID:IKixJrlw] 　　
    容量も制限いっぱいみたいなので、
    これが最後の書き込みかな。

    最後にシリコンゴムの件、
    質問があったので・・
    このトピックでのシリコンゴムは十川ゴムのK-125を使ってます。
    http://www.togawa.co.jp/product/shirikon/sito.html#K-125
    入手先ですが、私は仕事関連の業者に分けて頂きました・・＾＾；
    よって、小売店等の入手先はわかりません m(＿ ＿)m

    また、他のトピックでも書きましたが、シリコンゴムは接着前に紙やすりで表面の艶が無くなるまでサンディングしておかないと、接着性が悪いようです。
    なお、接着剤はセメダインスーパーXで十分強力に接着できます。
引用返信 / 返信 　[メール受信/OFF] 　削除キー/
